無紙化會議系統設計方案
第一章 傳統會議系統與無紙化系統的對比分析
1.1會議室的基本功能需求
|
會議發言系統 |
分有線、無線，實現會議發言人員的聲音采集功能 |
|
音頻擴聲系統 |
將發言者的真實聲音傳達到與會者的耳中，聽眾區的聲場均勻度是擴聲系統的主要功能。 |
|
電子桌牌 |
引導參會人員就座系統 |
|
投票表決 |
參會人員針對議題進行表決的系統 |
|
顯示系統 |
會議室一般用投影儀、大屏 |
|
錄播系統 |
實現全屏視頻信號的實時錄播以及實時播放以方便會議的進行。 |
|
高清矩陣 |
實現會議室內部信號切換，視頻展示系統 |
|
信息發布 |
會議中心通過信息發布可提前通知、指引參會人員到達會場 |
|
會議簽到 |
到會人員簽到 |
|
中控控制 |
通過中央控制系統控制各種信號的切換與控制以簡單智能化的方式方便會議的進行。 |
1.2無紙化會議系統的功能

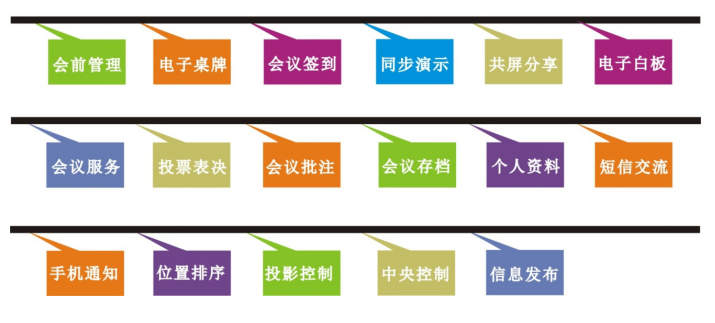

“無紙化會議系統”是預先將會議資料上傳到服務器，其他終端設備可通過網絡與服務器相連，會議開始后，服務器文件根據參會者權限自動分發。”該系統支持智能人名顯示、按參會人員進行智能排位，文件分類查看、章節定位、批注涂鴉、會議簽到、會議投票、會議服務、會議交流、交互式電子白板等。
開會時，每個參會成員面前會有一臺可觸控智能會議一體終端，以往的紙質材料難覓蹤影。參會者要查看相關資料，只需進入系統，輕點相關圖標就可查閱批注，并可以把本畫面一鍵觸控廣播到其他會議終端一起討論，同時支持其他會議終端退出同屏后，觀看其他會議文件，通過觸控按鍵從新回到廣播同屏界面，方便快捷。支持移動U盤與其他視頻文件等一鍵同屏到其他會議終端或大屏幕，完成會議系統的智能操作，互聯互通！
無紙化會議系統眾多優勢也決定了是行業未來發展的趨勢，也必將帶來產業的革命。
1.3傳統會議與無紙化會議的區別
傳統系統辦會效率低：為舉辦一次會議，會務人員不得不進行大量前期準備和協調工作。如：協調會議室使用、制作參會人員桌牌、收集和準備會議資料、印刷會議資料、制作選票、統計選票、統計到會情況、收集過程文檔、防止敏感會議資料丟失等。上述工作一個人難以完成，需要多人投入大量的精力，但可能由于疏忽，造成會議的組織不圓滿。
參會人員累：由于采用紙質的會議資料，參會人員需要大量的精力才能定位到自己關心的章節或內容，有時還可能出現遺漏；由于缺乏豐富的多媒體和圖文表現形式，會議過程枯燥，尤其對于較復雜的議題參會人員難以迅速理解和把握其核心思想；多人匯報時，為了使用投影儀，頻繁換座位，導致會場局面混亂。
應變能力差：會議時參會人員發生變化，將無法提供相應的紙質桌牌；如果會議資料在會前幾分鐘或會議中才收集準備完畢，將不可能進行大量印刷，影響會議質量；
表現形式單一：會議內容以紙質資料為主，缺乏必要的多媒體或音視頻表現形式，使得會議過程枯燥，影響會議的預期目標。宣傳、教育或?qū)W習類型的會議，如能配合一定的紀錄片、原理演示動畫等，將起到事半功倍的效果。
設備操作復雜：某些會議室引入了一些硬件設備，以提升會議品質，如：投影儀、音響系統、影碟機。但由于各設備的接口和連線復雜，辦會人員難以完全掌握，或者出現問題后難以解決。
資源浪費嚴重：傳統會議需要大量的紙張開銷，而絕大部分的紙質會議資料，會后就沒有任何用處，造成了巨大的資源浪費。目前，我國乃至全球，各種資源越來越匱乏，節約資源、保護環境，已經成為當前的迫切任務。
安全保密隱患：會議內容涉及到國家秘密或商業秘密時，對會議資料的控制非常重要。傳統會議采用紙質會議資料，很容易發生丟失現象，難以保證會議資料的安全。
傳統意義上的智能會議室，包括投影機、視頻/電話會議終端、電子白板等眾多設備，通過中控系統將各個相互獨立的系統連接起來，但其操作性依然顯得不夠友好。在傳統會議室里，人們?nèi)后w溝通的需求沒有被很好地滿足。而且隨著全球一體化進程的加劇，人們對于在會議室里的溝通、協作以及提升效率的要求變得非常迫切。國家政策大力推進無紙化會議進程，聯合國實現無紙化會議，國家兩會大力報道無紙化會議的實用性，高效、節能、環保的總體大環境要求，無紙化會議系統勢在必行。
第二章 系統概述
第一節 系統概述
隨著現代信息處理技術的飛速發展，各企事業單位對辦公現代化的要求也越來越高，因此，會議室已從一個單純的以聽、聞為主的交流場所，逐漸演變成為一個具有多功能綜合性的信息資源交互場所。現代化多媒體會議室包括無紙化會議、會議擴聲、會議發言討論、多媒體顯示、信號處理、網絡通訊、會議燈光等系統組成。然后通過中央集成控制系統將以上各種設備與整個會議環境有機的結合成為一個整體，使會議的管理者只需輕輕一按，便可輕松操縱整個會議進程。會議系統的配置越來越專業，功能也越來越強大，所以對于多媒體會議室的設計，也已產生了非常大的變化。如何將不同功能的子系統在物理上、邏輯上和功能上連接在一起，實現信息綜合、資源共享。使系統能夠充分滿足用戶要求具備的各項功能，并且達到行業相關標準的各項指標，且整個系統具備先進性、前瞻性、可擴性和較高的性能價格比。
在確定需求方案時，不僅要明確會議室實際需要具備哪些“功能”，應包含多少個“系統”，并明確各個系統具體執行哪些規范和標準，達到什么指標。而且方案中從設備配置到系統布局都應充分考慮到由于各種原因?qū)е履壳皶翰慌渲玫窈笊壉匦枧渲玫南到y(tǒng)，應當預埋必要的管線和預留擴充的接口，便于日后升級時不必再“開膛破肚”或“全部更新”，從而體現了方案的規范性、先進性、前瞻性和可擴性。
總體設計要求
系統要有超前意識、先進的設計思想，技術上要采用國際、國內先進的技術手段，確保系統達到國內先進水平。要求提供的技術設計方案和選用的產品具有以下特性：實用性、標準性、開放性、先進性、高可擴展性、安全性、經濟性、系統集成性和可管理性。
系統設計和設備選型除滿足現有需求外，設備配置應滿足日后系統擴展的需要。
系統除滿足功能要求外，還應遵循有關國際、國家方面的規范、標準的規定。
實用性和先進性
采用先進成熟的技術，滿足舉行各類型會議和活動的使用要求，使系統在相當一段時期內保持技術的先進性，并能適應未來發展的需要。充分發揮各系統設備的功能和作用。最大限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，采用集中管理控制的模式。按照實際需要來設計相應的系統，在滿足功能要求和技術指標要求的基礎上盡量簡化設計，堅持實用化。
安全可靠性
為保證系統安全穩定運行，各子系統應采用先進的，已使用過并成熟可靠的產品，所有器材的技術指全部經過嚴密的測試和老化試驗，所有系統的指標全部經過科學計算和技術論證。在采用硬件備份、冗余等可靠性技術的基礎上，采用相關的中央控制系統技術提供較強的管理機制、控制手段、故障監控等技術措施，以提高整個系統的安全可靠性。
互連性
具備與多種影音、控制、會議系統及計算機系統互連互通的特性，確保系統作用可以充分發揮。
可管理性
采用智能化可管理的設備、先進的中央控制系統管理軟件，實現先進的分布式管理。能夠?qū)崿F(xiàn)監控、檢測整個系統的運行情況，可以迅速確定系統故障，提高系統的運行性能、可靠性，簡化系統的維修工作，為系統的使用和管理提供必要的保障。
服務性與便利性
為適應會議室內的各種功能需要，所采用的系統應能充分體現對會議室管理者和使用者各個方面的安全、先進、可靠、方便和高效等。
經濟性
在保證系統先進、可靠和高性能價格比的前提下，通過優化設計達到最經濟性的目標。
可擴充性、可維護性
要為系統以后的升級預留空間，系統維護是整個系統生命周期中所占比例最大的，要充分考慮結構設計的合理、規范對系統的維護可以在很短時間內完成。完工后應有良好的整體視聽效果，適當?shù)娘L(fēng)格和氣派，所有產品應選用國內外正規廠家生產，并附有產品合格證書。
對多媒體會議室系統進行詳細、專業的總體規劃和設計，根據系統功能的要求，選定先進、成熟、實用、性能穩定可靠、便于維護和升級的設備。繪制系統結構圖，考慮信號流的安排，作好信號流的切換、優先權安排等，并配齊有關設備等。確定控制中心室的位置、估算各種設備所需電源的容量等，滿足各種活動的需要，我們在設計時主要考慮了以下幾點：完整的功能設計、系統合理靈活、全部設備選用先進產品、盡量選用高性價比產品、具備獨特的風格和氣派。
系統設計的有關技術要求、參照的主要標準和規范如下：
《廳堂擴聲系統聲學特性指標》：GYJ125
《建筑電氣設計規范》：TG/716-92
《會議系統的電及其音頻性能要求》：GB/T15381-94
《會議電視系統工程設計規范》：YD5033-97
《廳堂擴聲特性測試方法》：GB/T4959-1995
《廳堂混響時間測量規范》：GBJ76-84
《工業企業通信設計規范》：GBJ42-81
《工業企業通信接地設計規范》：GBJ79-85
《建筑與建筑群綜合布線系統工程設計規范》：GB/T50311-2000
《PAL-D制廣播電視技術規范》：GB3174-1995
《彩色電視圖傳輸標準》：GB1584
《廣播電視演播系統的視音頻和脈沖設備安全要求》：GB9378
《民用建筑電纜電視系統設計規范》：GBJ121-88
《有線電視系統工程技術規范》：GB50200-94
《應用電視設備安全要求與實驗方法》：GB14861-93
《電氣裝置安裝工程施工驗收規范》：GBJ232-82
《電子計算機機房設計規范》：GB50174-93
系統設備原廠技術指標。
該多媒體會議室是一間以會議、演講、學術經驗交流、內部表彰會議、新聞及產品發布會等多用途為主的綜合性場所。因此須具備以下系統及功能：
無紙化會議系統；
會議討論系統；
中央控制系統；
信號管理系統；
會議擴聲系統；
顯示系統。
我們針對上述的各子系統進行詳細的方案分析。
5.1無紙化會議系統
博奧無紙化系統是集會議文稿發布、文稿查閱、原筆跡批注、修改、簽字、同步觀看演講、同屏互動、會議服務申請、與會人員交流互動、會議投票表決、會議控制等多種功能為一體的多媒體會議平臺。通過采用移動平板終端或商務升降一體化公務終端，使會議舉辦單位節省紙本及人力資源，真正實現了環保、節能、無紙化、高效、互動式的智能電子會議模式。
通過這套專業的會務產品，一方面可以“解放”單位內部廣大的辦會人員；另一方面移動信息化手段的應用，為單位大幅提高辦會效率，幫助會議組織者極大地降低工作壓力，輕松進行會議現場管控，持續降低成本并節省了時間，帶來內部管理水平的升級，同時也為廣大參會者提供了更加詳盡的會議信息資料，讓用戶獲得全方位、高效、實時和安全的會議服務，獲得無處不在的會議信息化體驗。同時，為辦公單位節省大量印刷費用和投影設備，完全符合國家低碳、環保理念。
5.2會議討論系統
系統通過會議系統主機將會議發言過程實現統一管理，系統中所有話筒之間都用單線連接技術串聯起來，最后到會議主機，如同手拉手一般。在進行中大型團體會議交流時，會議發言者眾多，單線連接技術能保證每個人發言很方便，同時又便于會議管理。數字會議從安裝上來來有嵌入式和桌面式。
手拉手會議討論系統可實現主席優先、發言控制等功能，會議系統的控制管理模式可以設置成自動或手動，當設置為手動模式時，會議的代表發言時需要在代表機上提前申請，當前一位與會者發言完畢后才可以繼續，或由主席受權發言，而且作為會議主席可以實現優先功能，切斷其他代表的發言。
5.3、中央控制系統設計
隨著科技的不斷進步，多媒體會議室對音視頻系統設備的使用需求越來越豐富，各種先進的音視頻設備、電子設備被客戶所采用，以期達到理想的效果。但是隨著設備數量的增加，遙控器會越來越多，控制方法也會越來越多，叫人無所適從。同時對于環境的控制，很難根據需要及時改變以達到理想的效果。因此我們在多媒體會議室的設計中，配置中央控制系統。這套全自動智能化設備中央集成控制系統，可通過觸摸式無線、有線液晶顯示屏或另配備平板電腦對幾乎所有的電氣設備進行控制。包括投影機、無紙化會議系統公務終端升降、影音設備、信號切換、音量調節、燈光、窗簾等。系統主要以紅外線、RS-232、RS-485、繼電器、I／O、AXLINK等連接方式，將所有被控設備與中央控制系統連接起一個可靠、操作便利的完整系統，并為用戶提供極為便利的擴展方式。
5.4、信號處理系統設計
會場內的信號數量繁多，包括多路攝像監視、DVD、VHS、有線電視等視頻信號，主席臺、代表席位、發言席位、控制機房等計算機信號等，以上的所有信號均需要按照不同會議需要，通過投影顯示到屏幕及控制機房的監控、切換預覽，信號連接切換需要一整套的信號處理系統支持以上的功能的實現，系統的控制也因為信號的數量種類比較繁多，操作復雜，容易出現失誤，在信號系統中的所有設備要求可以通過RS-232控制協議，編制程序?qū)崿F(xiàn)智能集中控制系統統一控制。顯示設備依托矩陣切換器對輸入的各視頻信號進行統一的調配和編組處理，具體是，DVD、攝像機、筆記本電腦等其他視頻放映設備的視頻信號，送入矩陣切換器輸入口。通過切換器的編組將各視頻信號分別輸出到、大屏、監視器等本地顯示設備上。切換矩陣的通道數量我們根據所配置的視頻源設備及顯示設備進行配置。
5.5、擴聲系統設計
鑒于會議室系統工程設計的重要性，以及音頻擴聲系統需要適應不同類型的會議形式，為使我們設計的方案更加嚴謹、準確，對于擴聲系統的設計方法，我們采用聲學模擬軟件EASE4.1進行現場聲學模擬設計的方法，更好的完善現場擴聲聲場的設計。EASE4.1聲學計算機輔助設計軟件可以進行聲場的模擬設計（包括現場主席臺、聽音區域模型建立、材質粘貼、揚聲器懸掛及聲場模擬等）。
當采用EASE4.1軟件進行設計時，我們可以根據CAD建筑圖紙，進行計算機輔助設計：針對觀眾擴聲系統聲學特性，根據《民用建筑電器設計規范》第22.3條設計方法與計算的要求，采用了目前世界上最先進、最新的聲學計算機輔助設計（CAD）設計軟件“EASE4.1”進行了設計及計算。其設計計算結果以聲場分布彩色展示圖的方式給出。
根據對會議廳的圖紙和設計研究，對于語言擴聲要求具有較高的清晰度和語言可懂度，因此主揚聲器采用可控全頻波束的長沖程有源數字化音箱陣列進行聲場設計，要求擴聲系統能夠把強大的直達聲輻射到聽音區，并且避免擴散到聽音區外的其他聲反射區域，以滿足高質量的聽音需要。因此，為了適應本會議廳的高標準的建設需求，我們在現有的條件下，采用左右聲道配置會議全頻揚聲器的優化擴聲方式，另外配置吸頂揚聲器組，實現多用途的擴聲效果。
6.1.會議室現狀分析
本會議室為已建設完成的會議室，面積約為55平方米，會議室現僅有擴聲系統，不能滿足現代化多媒體會議室的功能要求。
6.2.會議室改造方案如下
6.2.1 顯示系統設計
顯示設備選配目前智能高清的拼接屏進行終端顯示，突顯會場的嚴肅整齊高端大氣的氛圍，分辨率達到1920*1080P，實現一個全高清的視頻信號顯示功能。
6.2.2 擴聲系統設計
依據房間裝修布局結構，我們這里采用分散式擴聲方式，在會議室兩側兩個側角各設計了1只專業會議線性音箱作為主擴聲音箱，音箱采用壁掛式安裝并以一定的角度指向聽眾區。使整個會場能滿足擴聲需要，具有聲場均勻、空間方向感強、觀眾聽覺與視覺一致、清晰度好、語言的可懂度高等特點。
音箱主要是用來表現聲音，其表現的聲音質量取決于兩個因素，一是其自身的品質質量，而另外一個決定聲音質量好壞的因素則是前級音源的質量，還有就是功放的還原和推動能力。這里，為了保證聲音的還原效果，音箱都采用功率相匹配的專業功放來驅動。以下是功放功率與音箱功率的配置關系：
在語言兼音樂的多功能擴聲環境，功放與音箱的功率比值約1.2-1.5所以這里我們采用1臺2*200W的專業功放來驅動2只音箱，其儲備功率完全足夠滿足各種會議環境下的驅動需求。
音頻系統控制部分采用采用了多媒體矩陣來對現場聲音進行處理，多媒體矩陣同時還具備各種音頻功能，如均衡、分頻、延遲、壓限等等，可有效地改善音質及彌補房間的建聲缺陷，甚至是保護設備，延長使用壽命等。
此外，整個擴聲系統設備開關電順序是十分講究的，稍微錯誤，就會降低設備使用壽命甚至是損壞。為了保證會議室使用的穩定性，簡化操作程序，專門配置了1臺8路電源時序器來提高系統的可操作性和設備的安全性。
6.2.3 智能中控系統設計
我們結合多個類似多媒體會議室的設計與施工經驗及分析本項目中涉及的音視頻固定設備、移動設備數量，為體現智能模式控制的效果、靈活性等，在本會議場配置一臺網絡型中控主機，配置4條紅外線發射裝置控制DVD、電視機等一切可紅外遙控設備，配置1臺8路強電繼電器箱以控制燈光系統、電動幕、電動升降器、系統電源(投影機電源)的開關。
為了能夠體現現代數字化特點，系統使用蘋果的9.7英寸iPad平板電腦作為可移動的控制界面及在會場內使用，甚至還可以使用智能手機或者PC電腦作控制界面。圖形化的操作界面，方便管理員及控制員在會議室的任何角落實現簡單的無線控制。
6.2.4 無紙化會議及發言系統
根據在目前貴單位會議室實際情況，結合無紙化會議系統產品的架構，我們針對貴單位會議室無紙化改造提出以下方案：

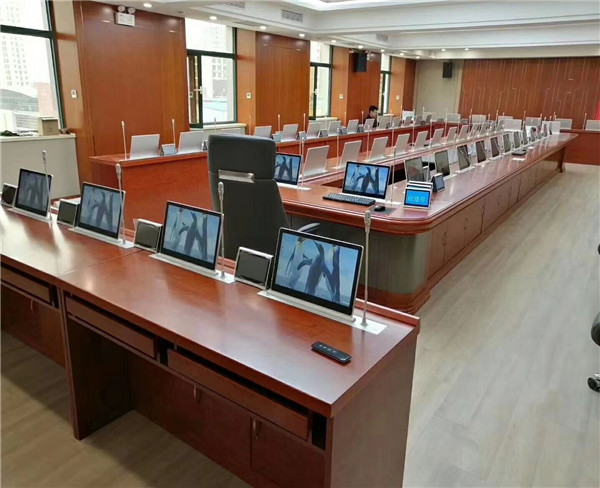

系統采用高清超薄升降式一體機，主會議桌需更換，并根據坐席進行開孔放置升降式觸摸一體機。
終端部分：

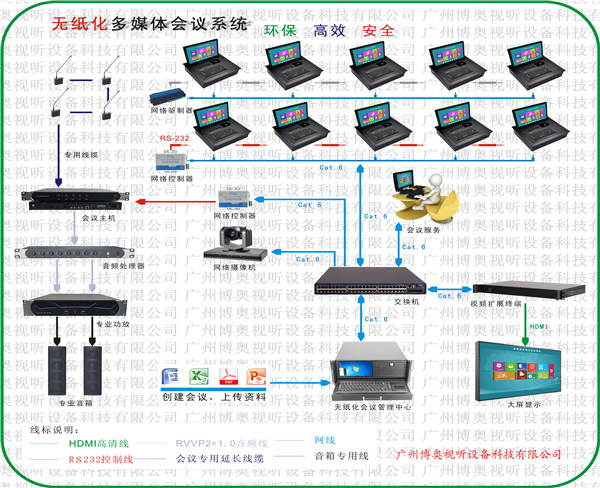

使用超薄升降式無紙化會議終端（含發言），共14臺。參會者使用各自無紙化會議終端進行會議簽到、瀏覽會議議程、查看會議材料，對會議進行圈點批注、會議發言等操作。
控制及傳輸部分：
無紙會議系統管理中心一套，承載數據的轉發，同步信號的處理。
高清會議攝像機兩臺，其中一臺進行會議全場的拍攝，另一條自動跟蹤主講人動作，將無紙化會議系統視頻傳輸至本地顯示，配合遠程視頻會議可將圖像傳至遠端。
24口千兆網絡交換機一臺，用于超薄升降式無紙化會議終端連接。
配置帶視頻跟蹤功能會議主機一臺對發言模式進行選擇，如先進先出，先進后出，申請發言等，適合不同的會議場合，并根據主講人的變換進行視頻跟蹤拍攝。
第二節 設計思想
第三節 設計目標
第四節 設計依據
第五節 系統架構
第六節 設計方案

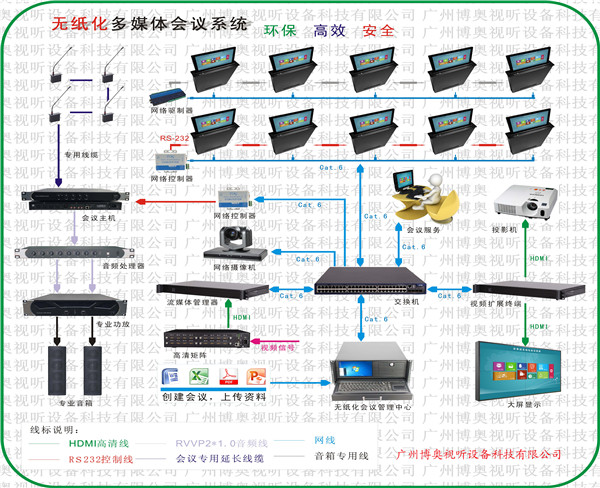

第七節 系統案例圖和拓撲圖
